电子陶瓷应用等静压工艺中为什么要用硅胶片

一、概述

在 HTCC、LTCC、MLCC、MLCI、PZT、SOFC、SOEC、静电吸盘（ESC）、陶瓷加热器、探针卡、固态电池等电子陶瓷多层陶瓷制造过程中，生瓷叠层通常需要经过温等静压层压工艺，使各层生瓷之间形成良好的结合。

在生瓷巴块包装过程中，经；嵩谏傻层上表面放置硅胶片。硅胶片的主要作用不是简单；け砻，而是作为柔性的压力传递和均压缓冲层，使压力更加均匀地作用于整个陶瓷叠层。

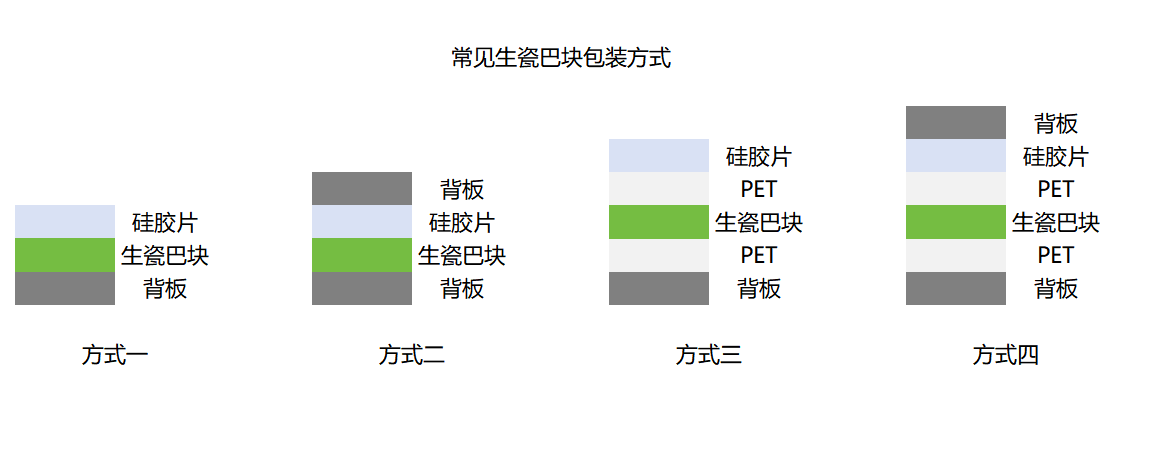

常见生瓷巴块包装方式

二、为什么使用硅胶片

1 均匀传递等静压力（最主要作用）

虽然等静压理论上可以从各方向均匀施加压力，但实际产品存在厚度差异、通孔、导体印刷、电极图案以及局部结构变化。

如果生瓷直接接触刚性压板，容易出现局部压力集中，导致：
- 边缘压力过大；
- 中间区域压力不足；
- 局部变形。

硅胶片具有弹性，可以根据产品表面的微小高低差产生变形，将压力重新分布，使整个区域获得更加均匀的层压压力。

2 防止生瓷表面损伤

生瓷片在未烧结状态下机械强度较低，尤其是在：
- 印刷导体浆料区域；
- 填孔区域；
- 多层结构边缘区域。

如果直接与金属压板接触，可能产生压痕、划伤或表面缺陷。

硅胶片较柔软，可以减少刚性接触造成的机械损伤，提高表面质量。

3 改善层间结合质量

等静压层压的目的不仅是压紧各层，而是促进：
- Binder（有机粘结剂）的流动；
- 陶瓷颗粒之间重新接触；
- 层间空气排除。

如果压力分布不均，容易产生：
- Delamination（分层）；
- Void（气孔）；
- Crack（裂纹）。

硅胶片通过改善压力均匀性，有助于提高层间结合强度和产品良率。

4 补偿产品厚度和结构差异

实际产品通常不是完全平整，例如：
- 多层厚度变化；
- 局部金属图案；
- 腔体结构（Cavity）；
- 微通道结构。

硅胶片可以像柔性模具一样填补局部高度差，使不同区域受到接近一致的压力。

三、与真空包装袋、离型膜的区别

等静压包装通常包含多个辅助材料：

1. 真空袋
作用：
- 防止压力介质（水）进入；
- 将外部压力传递到产品。

2. 硅胶片
作用：
- 均压；
- 缓冲；
- ；け砻。

3. 离型膜
作用：
- 防止材料粘连；
- 方便脱模。

四、为什么有些产品不用硅胶片

是否使用硅胶片取决于产品结构。

简单结构：
- 小尺寸基板；
- 层数少；
- 无复杂腔体；
可能不需要。

复杂结构：
- 多层 HTCC package；
- 大尺寸产品；
- 含 cavity、via、复杂线路；
通常需要使用硅胶片提高一致性。

五、总结

在等静压工艺中，硅胶片本质上是一种柔性的压力均衡层。

它的主要价值包括：
1. 均匀传递压力；
2. 减少局部压力集中；
3. 防止生瓷表面损伤；
4. 降低分层、裂纹和缺陷风险；
5. 提升多层陶瓷层压一致性和良率。

因此，在高精度电子陶瓷制造中，硅胶片是影响层压质量的重要工艺辅助材料。
